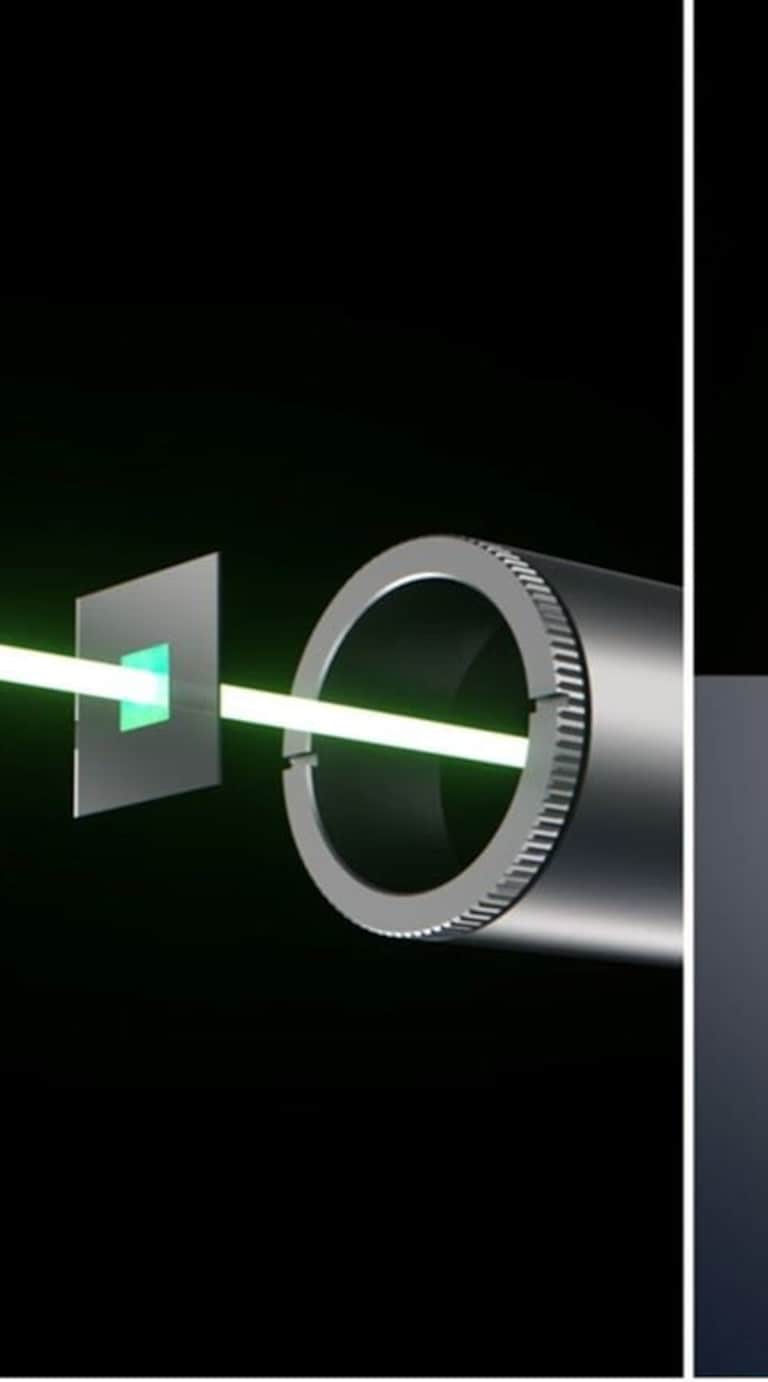

レーザー加工用 Fθレンズ

レーザービーム誘導システムの高度要件を満たす強力でタフなレンズ

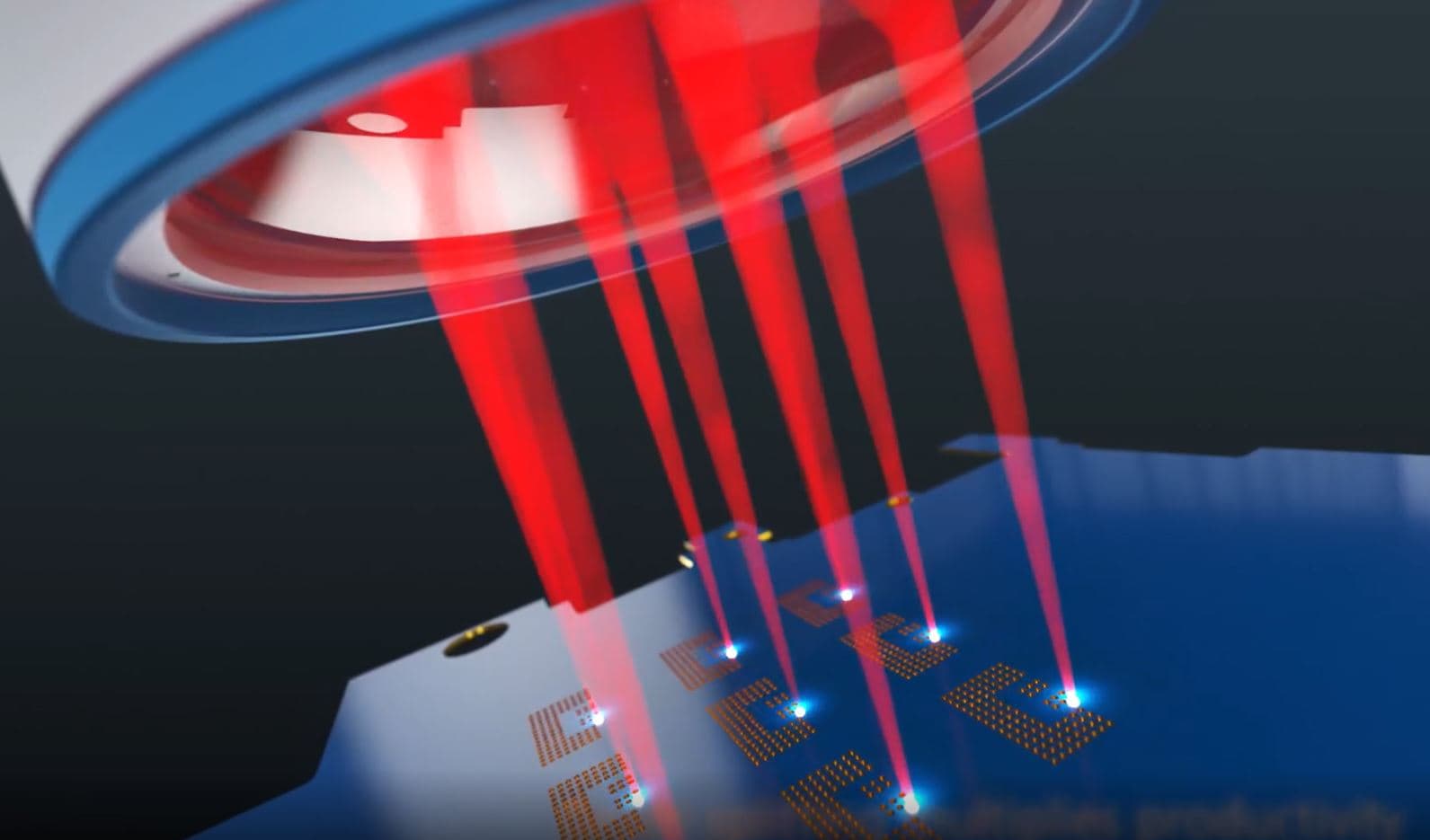

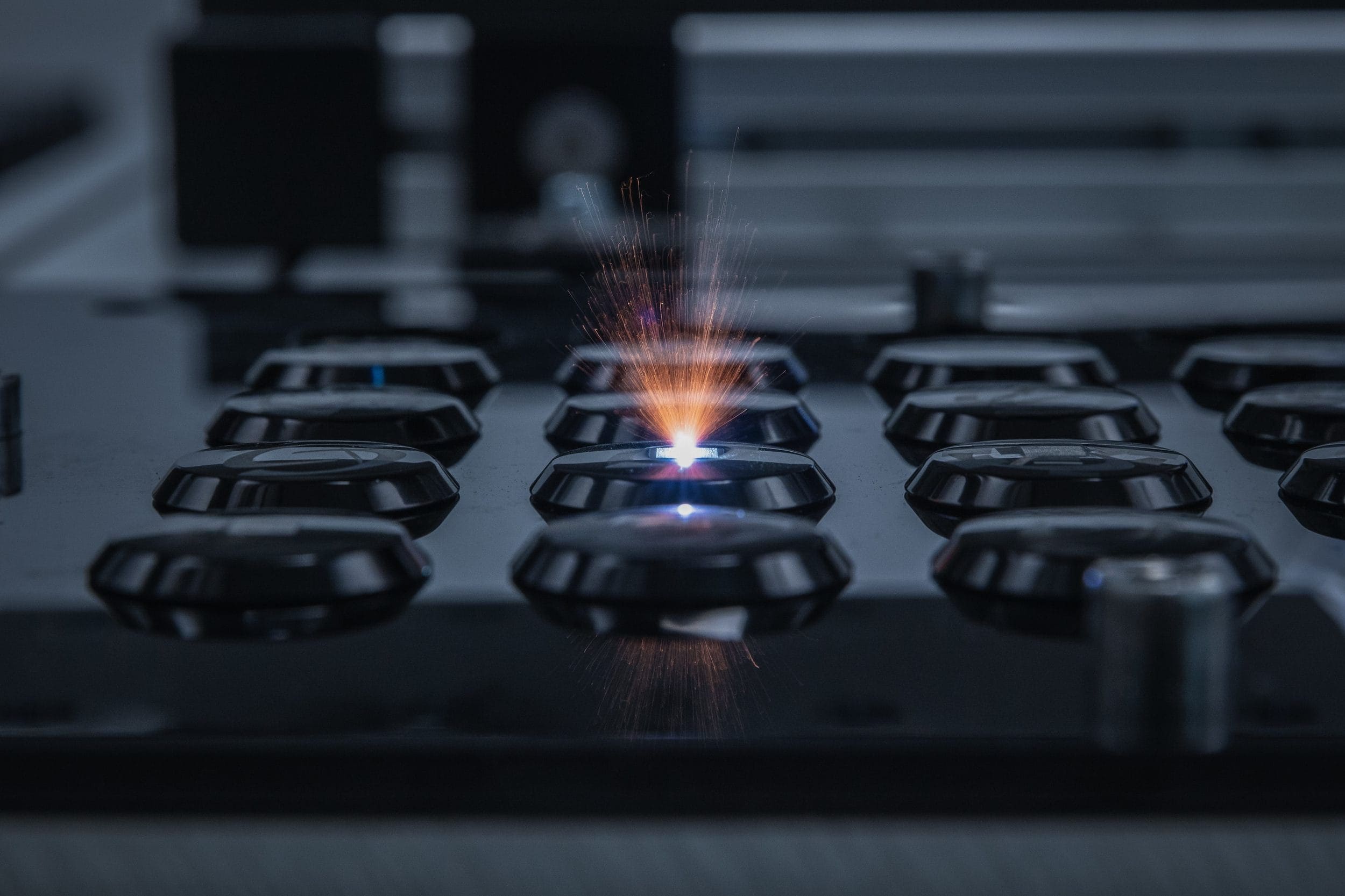

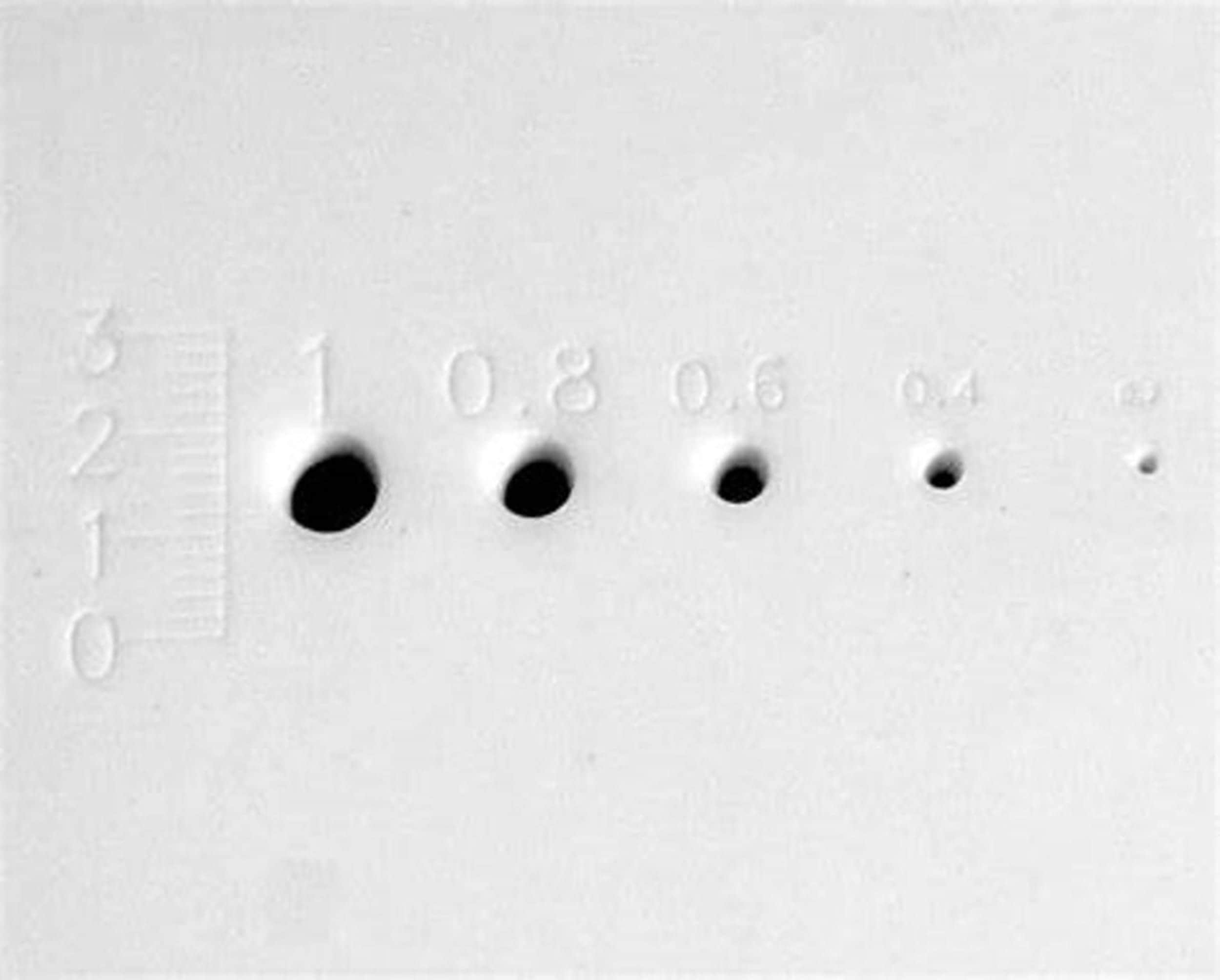

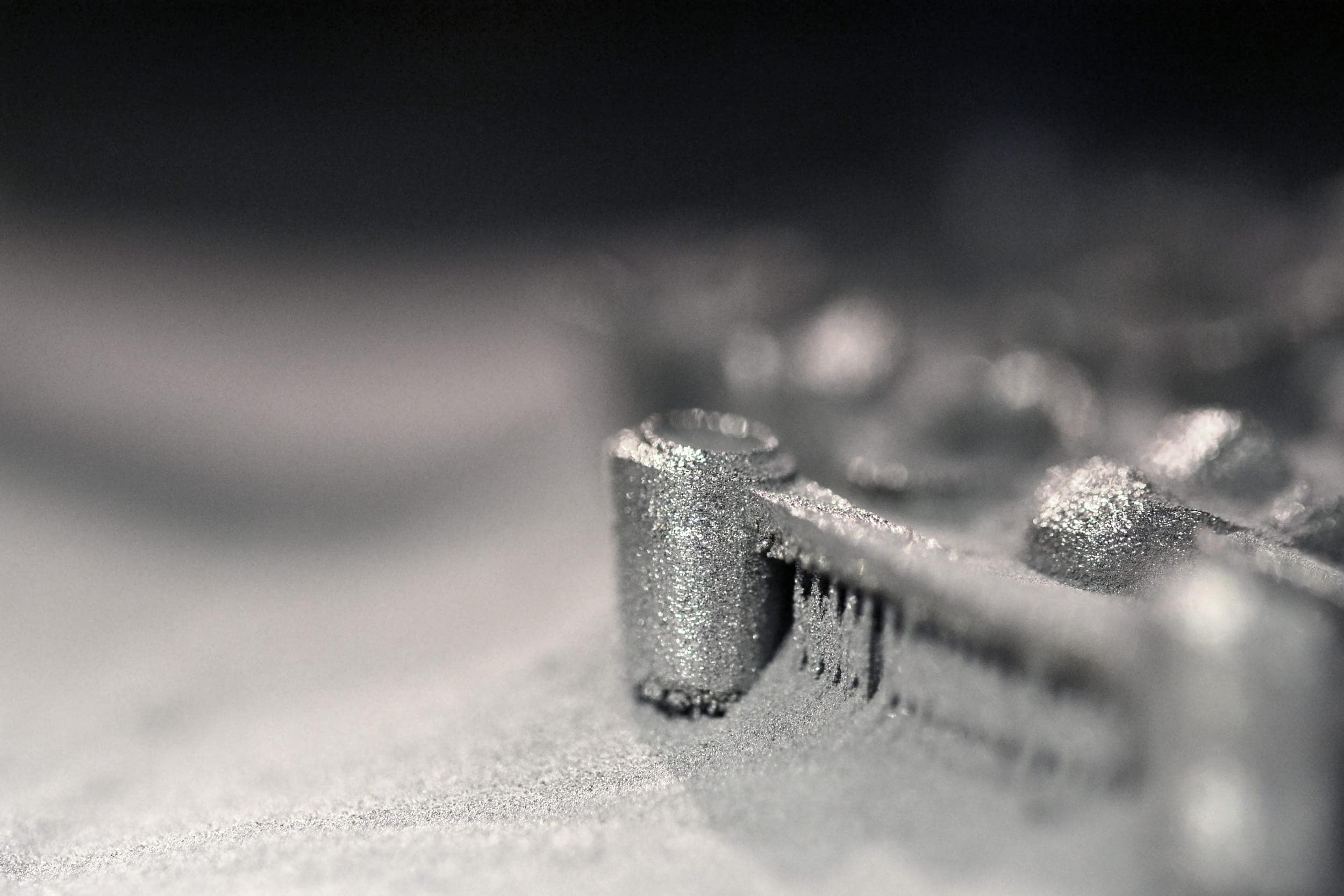

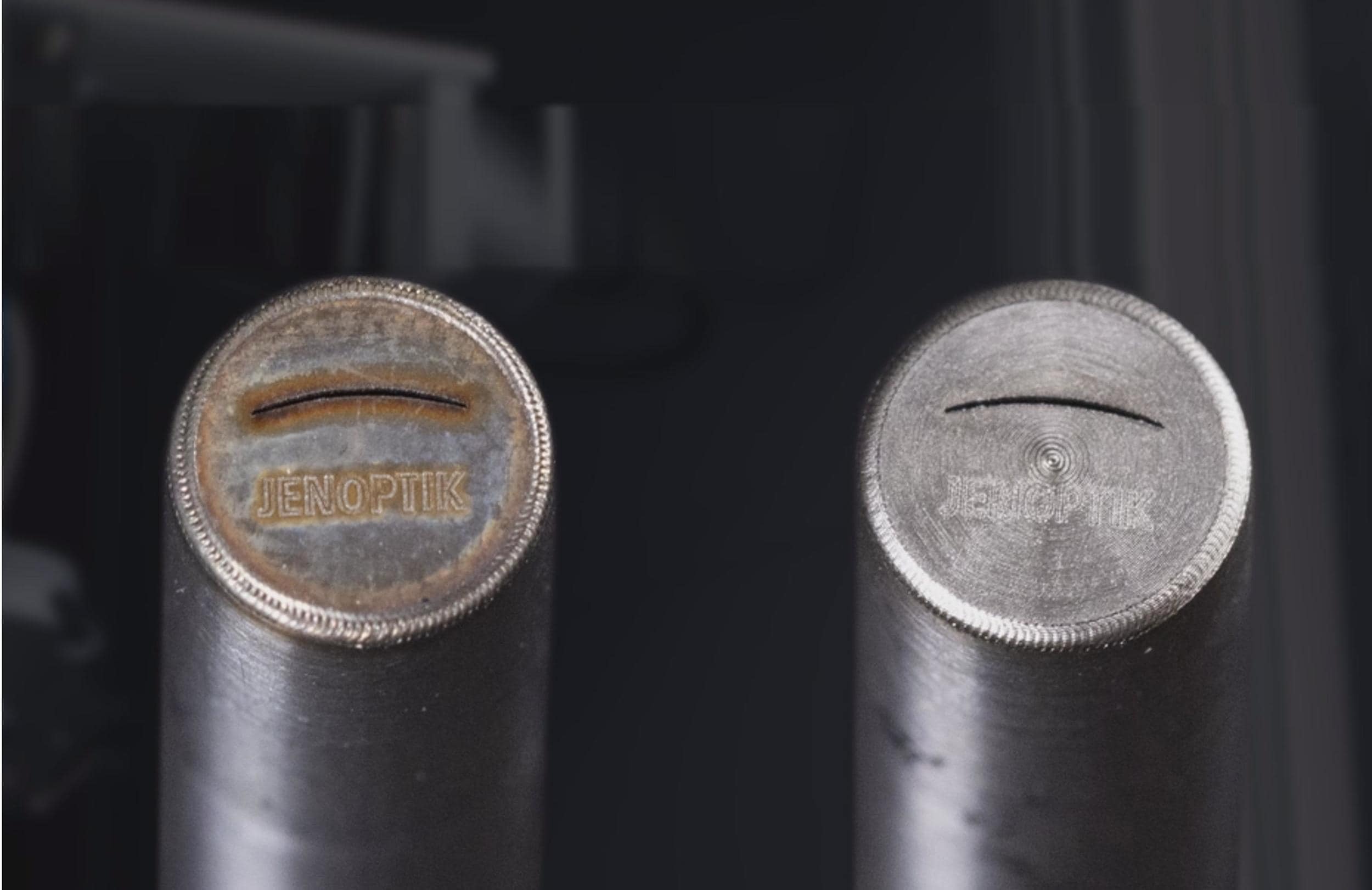

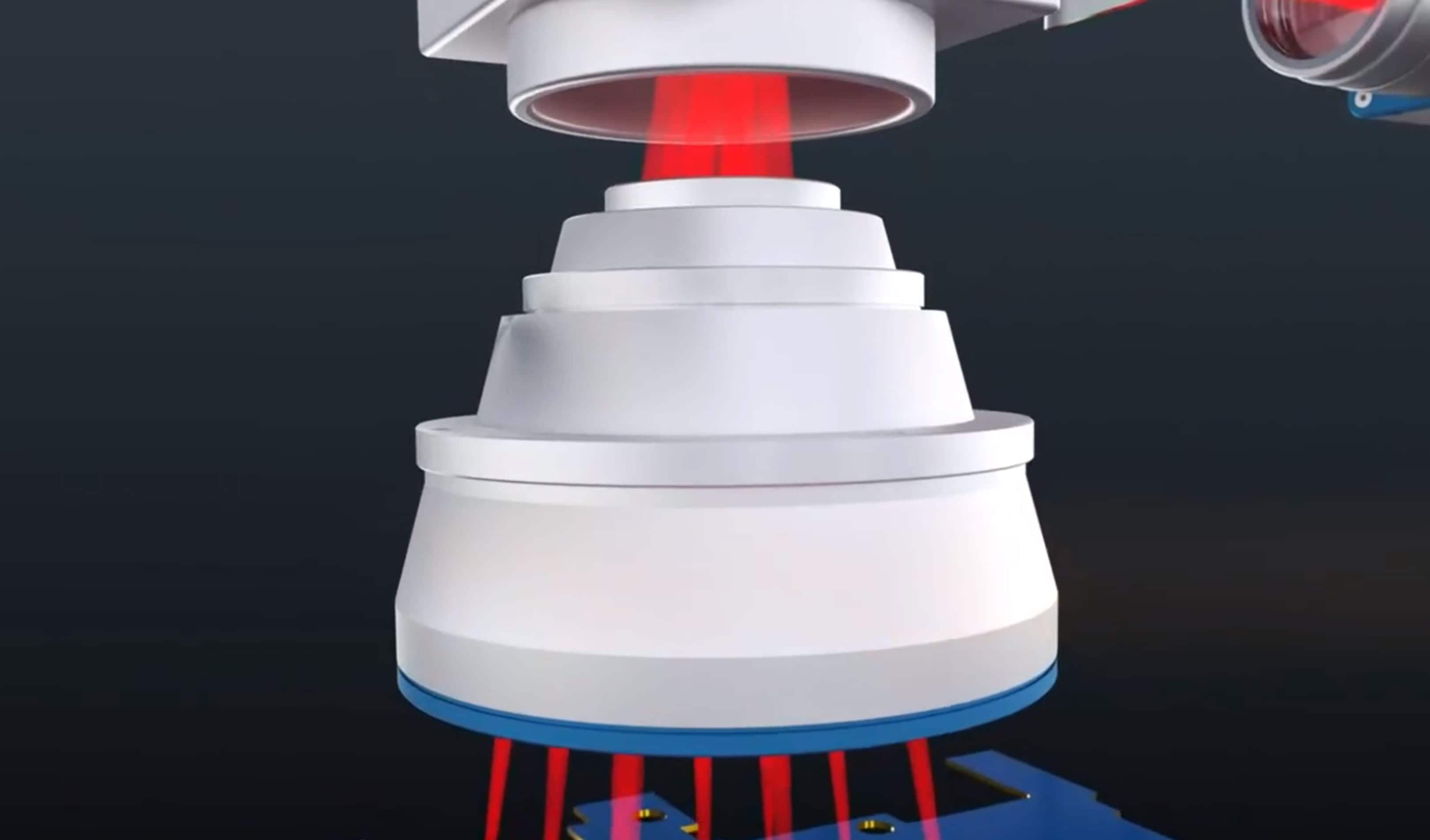

Lasers are optimal tools for processing materials quickly and efficiently. For example, either metal or plastic can be drilled, cut, engraved, structured or marked using lasers. Our high-performance F-Theta objective lenses can be used for specific areas of application or laser types and offer optimum beam quality, high precision and robust design. Jenoptik has especially developed F-Theta JENarTM lenses for lasermaterial processing that requires medium and high laser outputs. They are available for wavelengths ranging from 355 to 1080 nm. For applications requiring high-power and short-pulse lasers, our full quartz F-Theta JENarTM SilverlineTM objective lenses are the suitable choice. They are available in wavelengths from 266 to 1100 nm. The JENarTM APTAlineTM series completes the Jenoptik portfolio in that Product range. These serie offers a cost-optimized solutions for demanding applications where reliability, series stability and durability are important. JENarTM APTAlineTM objective lenses are available in wavelengths from 355 to 1080 nm.
Prev Next

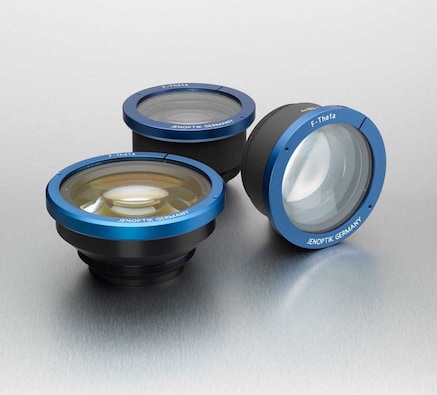

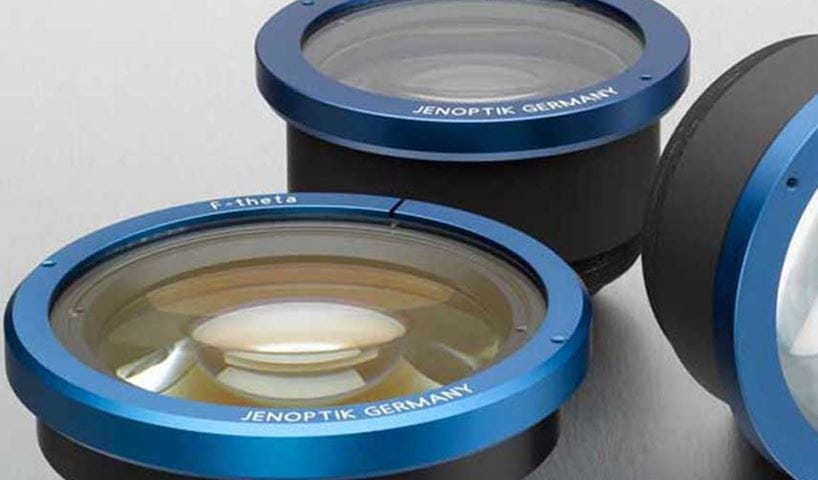

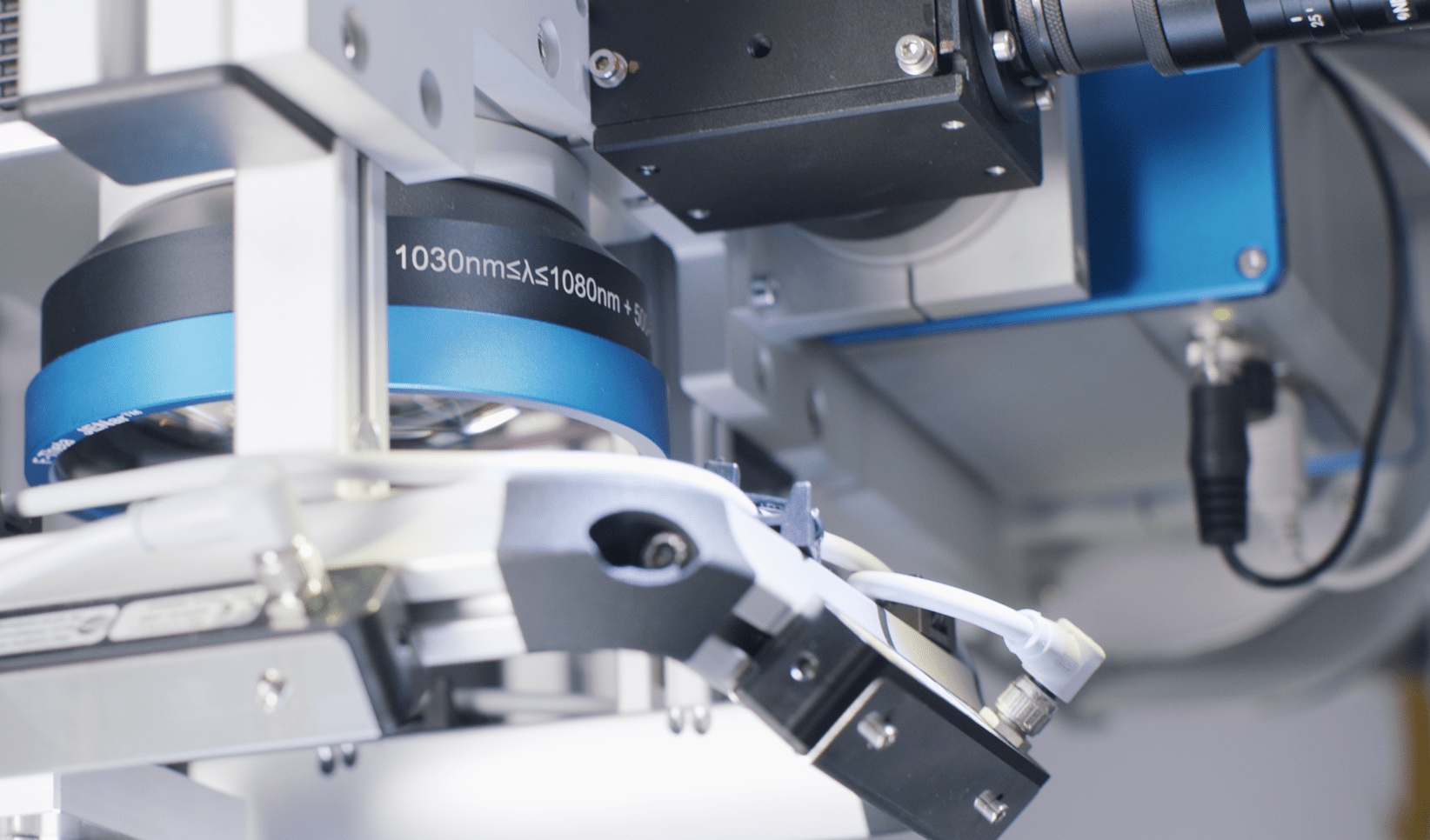

Jenoptik Fθ対物レンズ

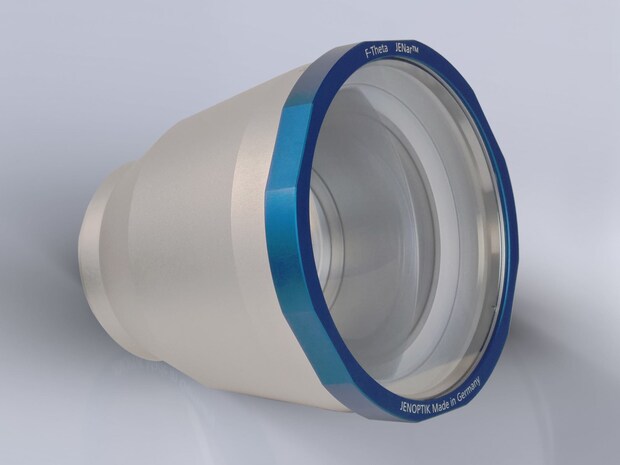

Fθ JENar APTALINE IR レンズ

高出力用Fθ JENar® APTAline® 対物レンズ

コスト管理を最適化し、高い機能性と信頼性を兼ね備えた用途指向対物レンズ

続きを読む

Fθレンズの製品概要

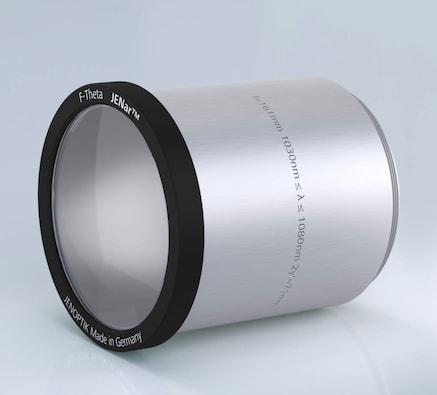

低出力用 Fθ JENar® 対物レンズ

当社の従来型の Fθレンズは、微細材料加工における典型的な用途に特に適しています。

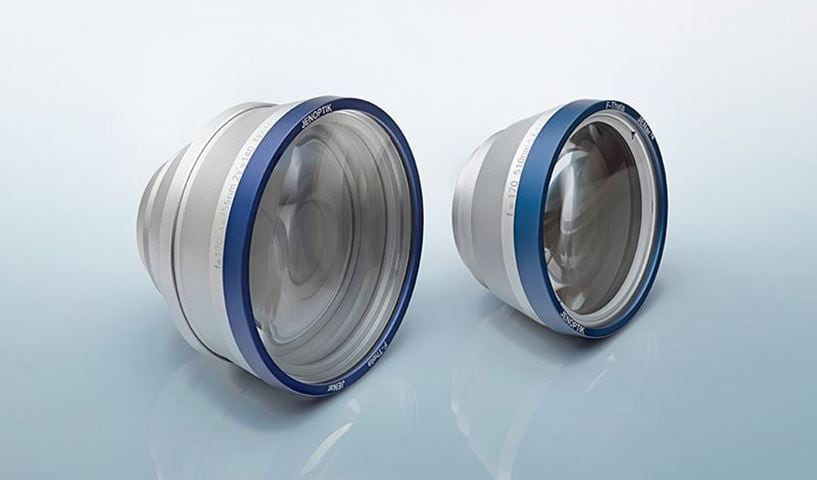

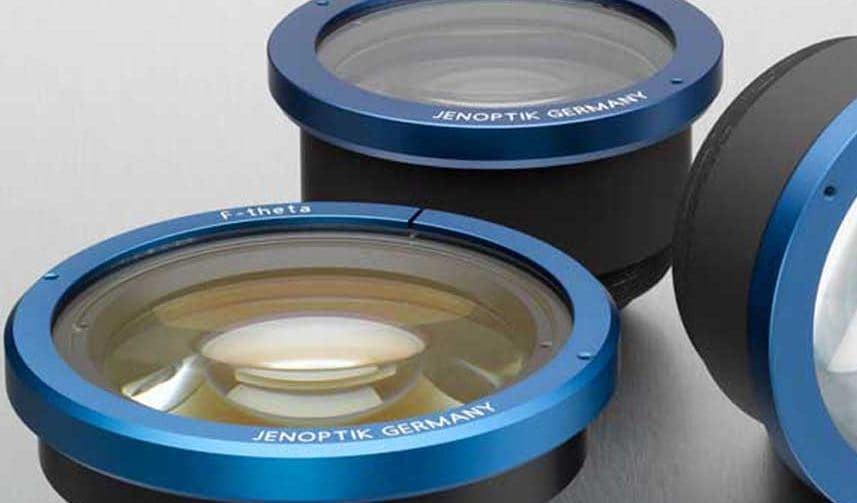

Silverline Fθ対物レンズ

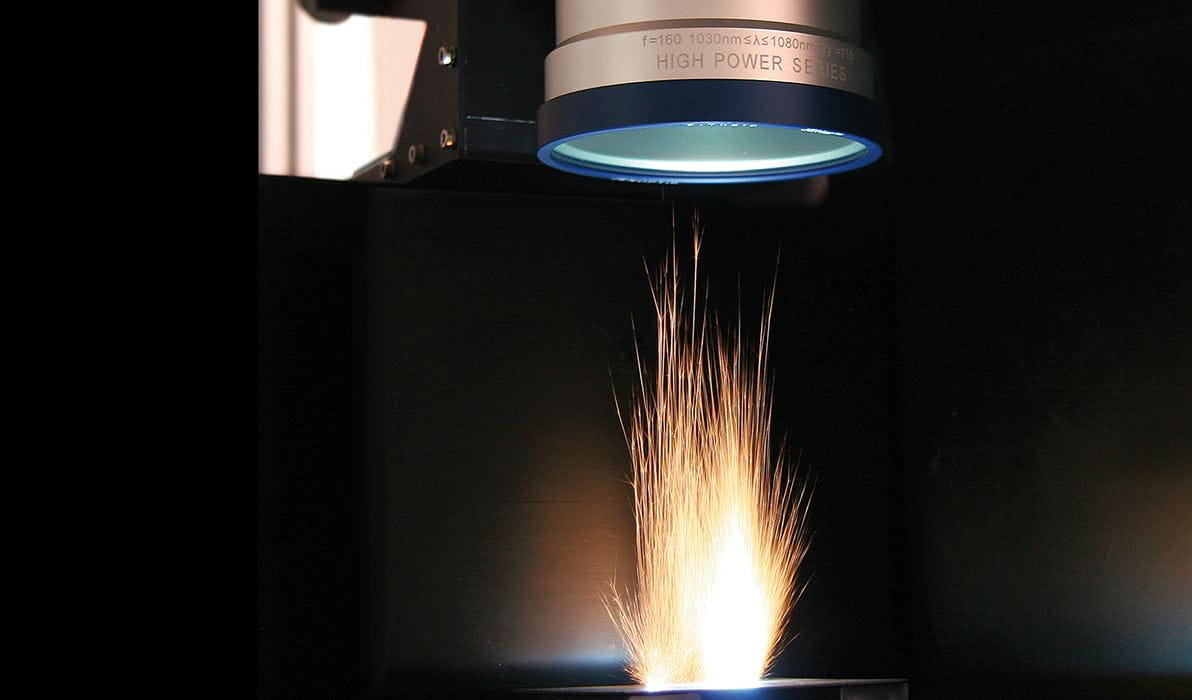

高出力用 Fθ JENar® Silverline™ 対物レンズ

Silverline™ 対物レンズは、高出力、短パルス用途に理想的で、最小限の吸収と高い LIDT 値で機能します。

続きを読む

Discover the benefits of the Jenoptik F-Theta product families

極めて堅牢

低汚染組み立て技術：接着剤や潤滑剤は使用せず、クリーンルームで組み立て

高精度

高性能光学設計による

柔軟性

コンポーネントをどのような既存システムでも素早く容易に組み込み

お客様に合わせた設計

標準化されたソリューションとして、または個別ニーズに合わせて

高効率

光学アセンブリーのFEM解析により、熱的ストレスと、機械的ストレスを監視しコスト低減

量産安定性

広範な試験により現場での互換性を保証

High efficiency and optimal process results in solar cell manufacturing

Jenoptik introduces F-Theta high-power objective lens JENar™ Silverline™ 340-355-332-S for ultra-short-pulse laser applications.
HTML picture-Element

NEW: High-power F-Theta objective lens – made for precise and reliable laser structuring of solar cells

F Theta BEN Lens

F-Theta JENar™ Silverline™ 340-355-332-S (order no. 663830)

High efficiency and optimal process results

The Jenoptik high-power F-Theta lens JENar™ Silverline™ 340-355-332-S is specially designed for UV applications in the wavelength range of 340-355nm.
It can achieve particularly small spot sizes of up to 17 µm – and that with a large scan field of 235 by 235 mm. In this way, very small structures in the micrometre range - as required for the production of G12/M12 cells (size of 210 x 210 mm) - can be realised very efficiently and quickly. Excellent LIDT values also ensure that the high-performance objective lens works reliably in demanding applications such as laser structuring using ultra-short pulse lasers. A sophisticated optical design and high quality standards in manufacturing ensure reliable and homogeneous results across the entire working field.

This high-performance fused silica objective lens is based on the proven Jenoptik´s mechanical and optical design and subject to the same high-quality standards.
Special low-contamination mounting technologies and the assembling in certified clean room makes this F-Theta lens extremely durable.

Benefits

  • Realizes small spot sizes down to 17 µm
  • Large scan field with a diameter of 332 mm
  • Excellent LIDT-Values make it the optimal choice for ultra-short-pulse laser applications
  • Extreme durable due to sophisticated mounting and assembling
  • High damage threshold thanks to low-absorption anti-reflective coating

Fitting your application? Find out here:

For more technical details and specifications on that new F-Theta lens check out the datasheet or download your technical file:

常に市場を見据えて

お客様、市場、産業用途との近接を生かし、弊社は、進化するニーズと合わせ、レーザー加工における製品ポートフォリオを拡大してきました。

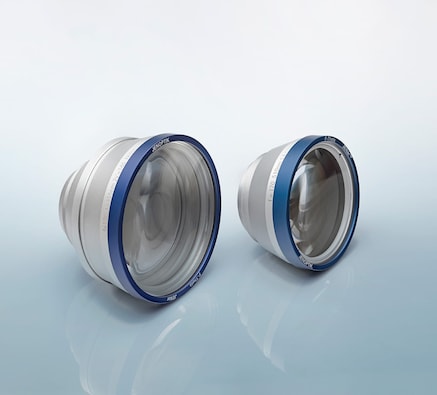

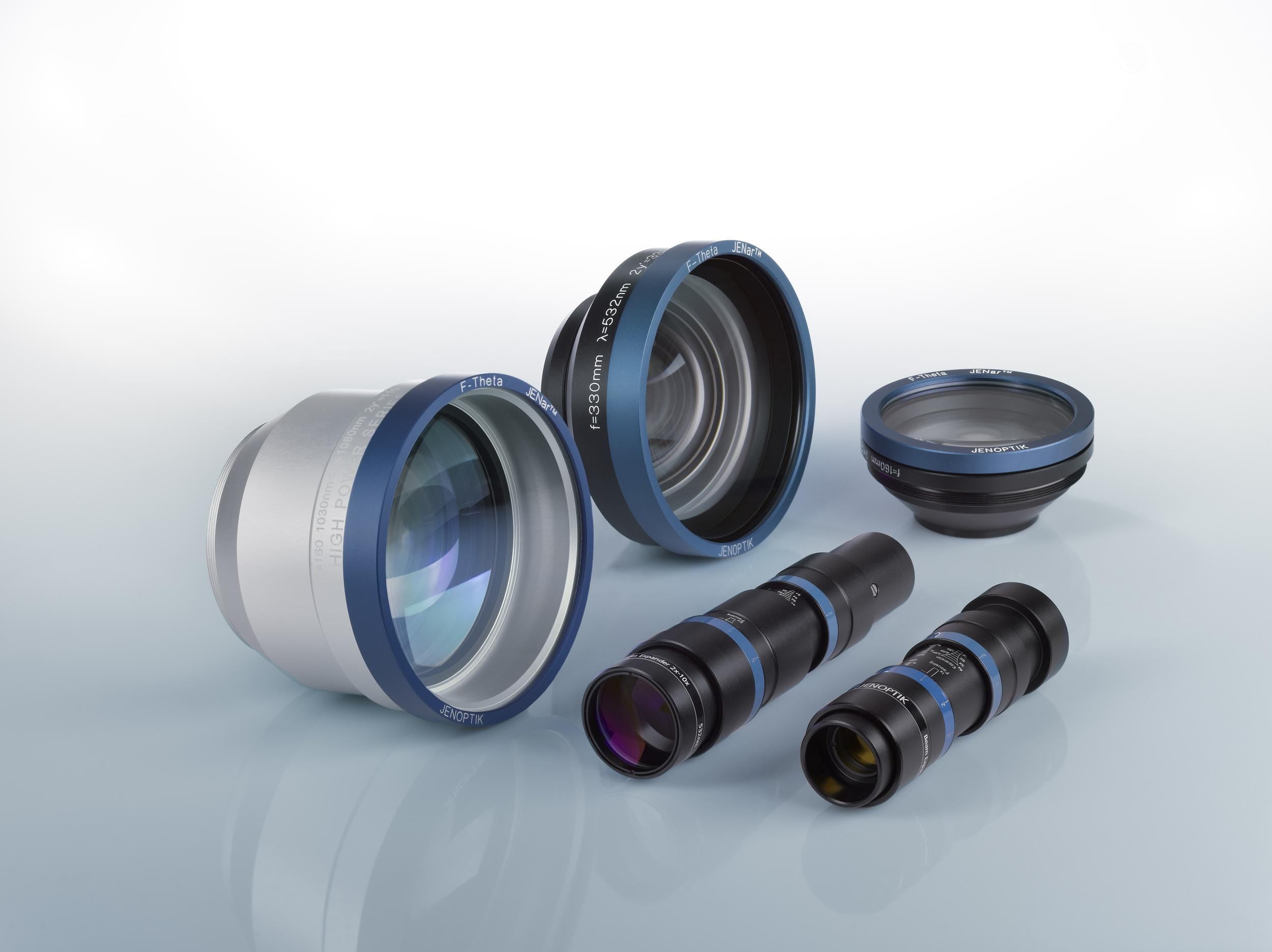

高出力Fθ JENar™ Silverline™ 対物レンズ

355 nm用から1080 nm用までのFθ JENar® Silverline™対物レンズ

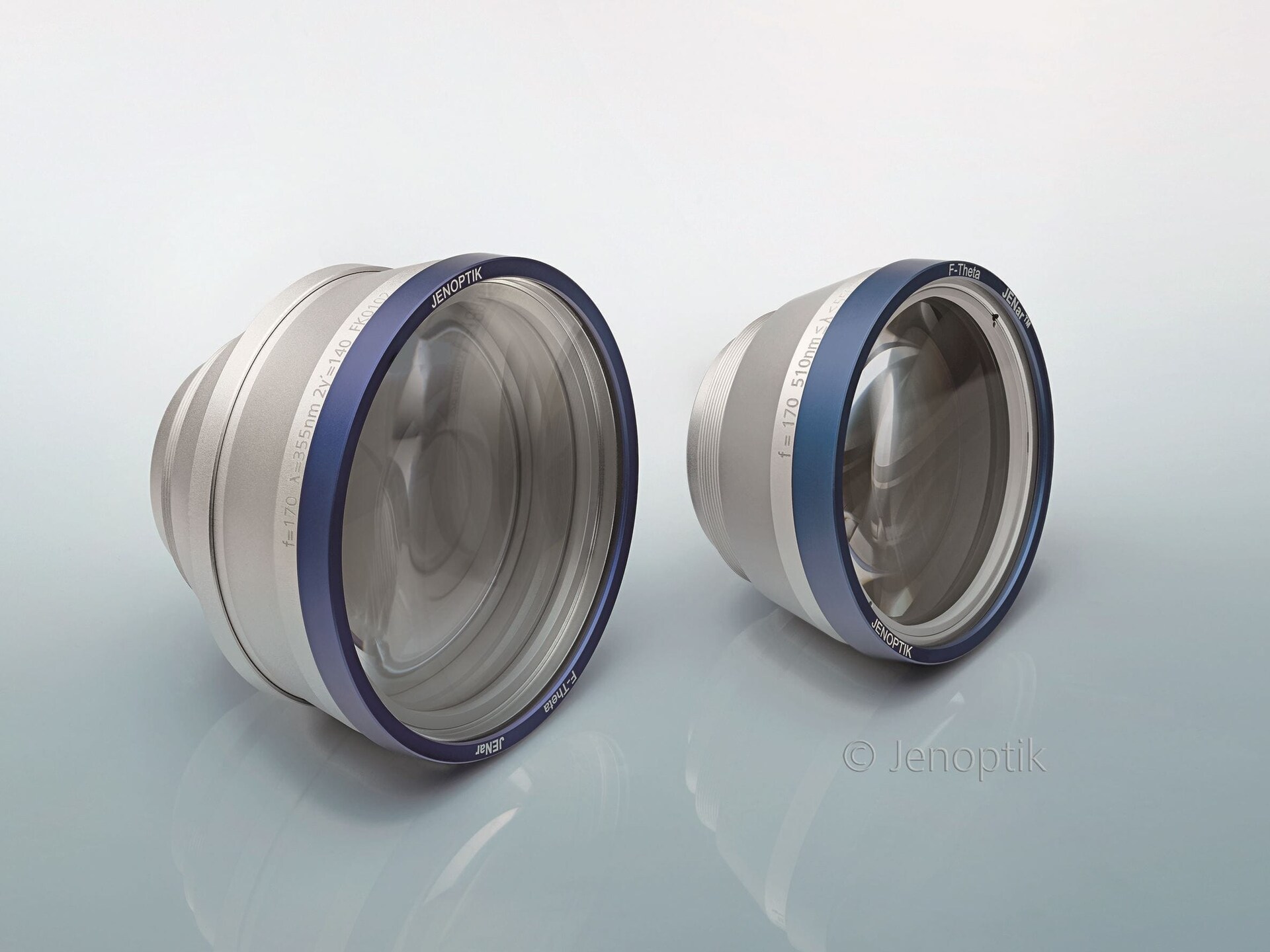

新しいFθ Silverline 対物レンズグループ

JenoptikのSilverline TM Fθレンズは、高出力レーザーと短パルスが必要な用途向けに特別に開発されました。特に高いレーザー出力を提供するために、これらのレンズは、すべて低吸収の石英ガラスで構成されています。266 nm、355 nm、1030～1080 nm、 900～1100 nm 用があります。

Silverline TM Fθレンズは回折を制限し、高い画質を実現します。また、損傷に対して高い耐性があり、スキャン範囲全体で高いスポット均一性が得られます。Silverline TM レンズは、 4 kWのビームパワーまでは能動冷却を必要とせず、高出力レーザーでも、最小限の焦点シフトを保証します。

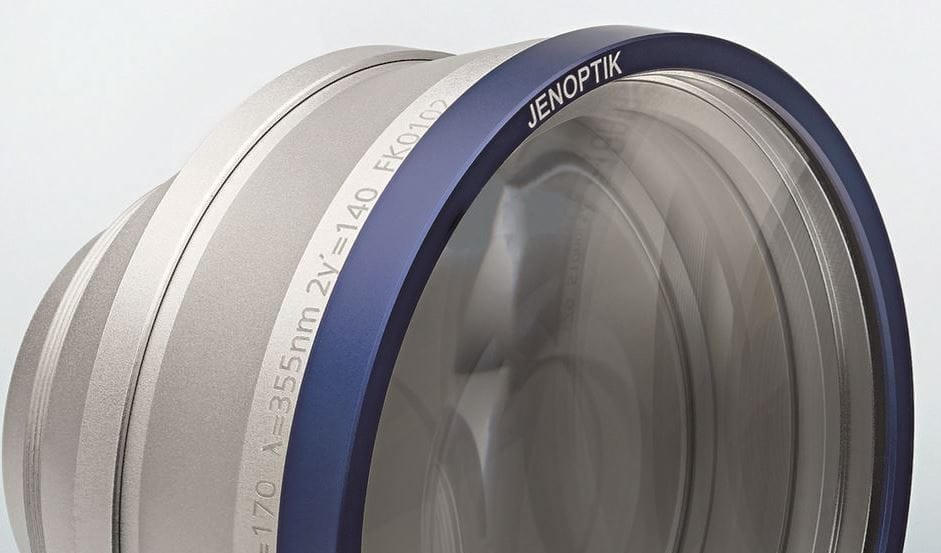

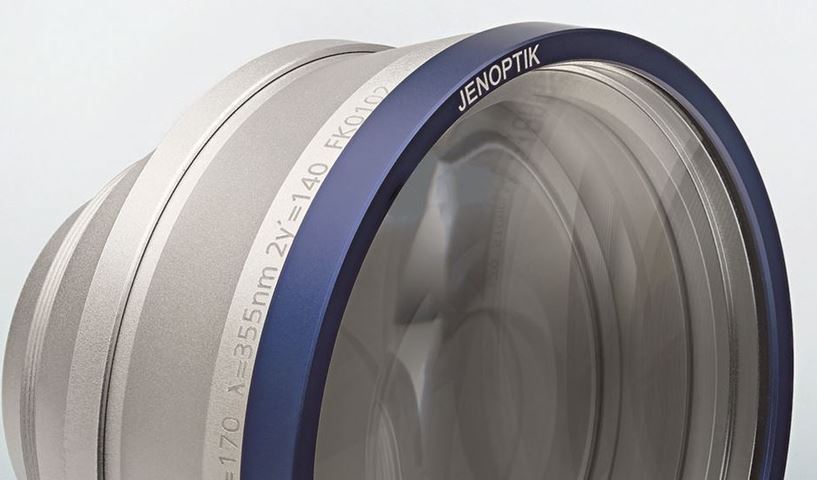

特に、Silverline TM Fθレンズ 170-355-140 は、355 nm の範囲をカバーします。最大テレセントリック角度はわずか 4.9 度です。100 x 100 mm の作業領域全体に均一なスポットサイズ分布が得られます。この大きな作業領域と回折限界の画質で、特許取得済みの革新的な組み立て技術により、従来のレンズと比較して、生産量を向上させることができます。

技術データとダウンロード
レンズ注文番号波長データシートSTEPデータZemaxデータ後方反射
JENar®Silverline TM 160-1030...1080-110017700-025-261030...1080 nmDB-025-26STP-025-26ZIP-025-26PDF-025-26
JENar®Silverline TM 161-1030...1080-71 - 新製品660149
1030...1080 nm
DB 660149STP 660149ZIP 660149PDF 660149
JENar®Silverline TM 255-1030...1080-160017700-026-261030...1080 nmDB-026-26STP-026-26ZIP-026-26PDF-026-26
JENar®Silverline TM 423-1030...1080-3606091201030...1080 nmDB 609120STP 609120ZIP 609120PDF 609120
JENar®Silverline TM 160-900...1100-1101）601787900...1100 nmDB 601787STP 601787ZIP 601787PDF 601787
JENar®Silverline TM 255-900...1100-1601）601804900...1100 nmDB 601804STP 601804ZIP 601804PDF 601804
JENar®Silverline TM 423-900...1100-3601）628951900...1100 nmDB 628951STP 628951ZIP 628951PDF 628951
JENar®Silverline TM 115-515...540-71624103515...540 nm
DB 624103STP 624103ZIP 624103PDF 624103
JENar®Silverline TM 163-515...540-92 - 新製品659612515...540 nmDB 659612STP 659612ZIP 659612PDF 659612
JENar®Silverline TM 55-355-21605678355 nmDB 605678STP 605678ZIP 605678PDF 605678
JENar®Silverline TM 103-355-71017700-402-26355 nmDB-402-26STP-402-26ZIP-402-26PDF-402-26
JENar®Silverline TM 125-355-75628956355 nmDB 628956STP 628956ZIP 628956PDF 628956
JENar®Silverline TM 510-355-431017700-405-26355 nmDB-405-26STP-405-26ZIP-405-26PDF-405-26
JENar®Silverline TM 255-355-240017700-406-26355 nmDB-406-26STP-406-26ZIP-406-26PDF-406-26
JENar®Silverline TM 170-355-140586840355 nmDB 586840STP 586840ZIP 586840PDF 586840
JENar®SilverlineTM 340-355-332-S663830340 nm | 355 nmDB 663830STP 663830ZIP 663830PDF 663830
JENar®Silverline TM 103-266-71017700-601-26266 nmDB-601-26STP-601-26ZIP-601-26PDF-601-26

高出力用 Fθ JENar™ APTAline™ 対物レンズ

355 nm用 から 1080 nm用 までのFθ JENar® APTAline®対物レンズ

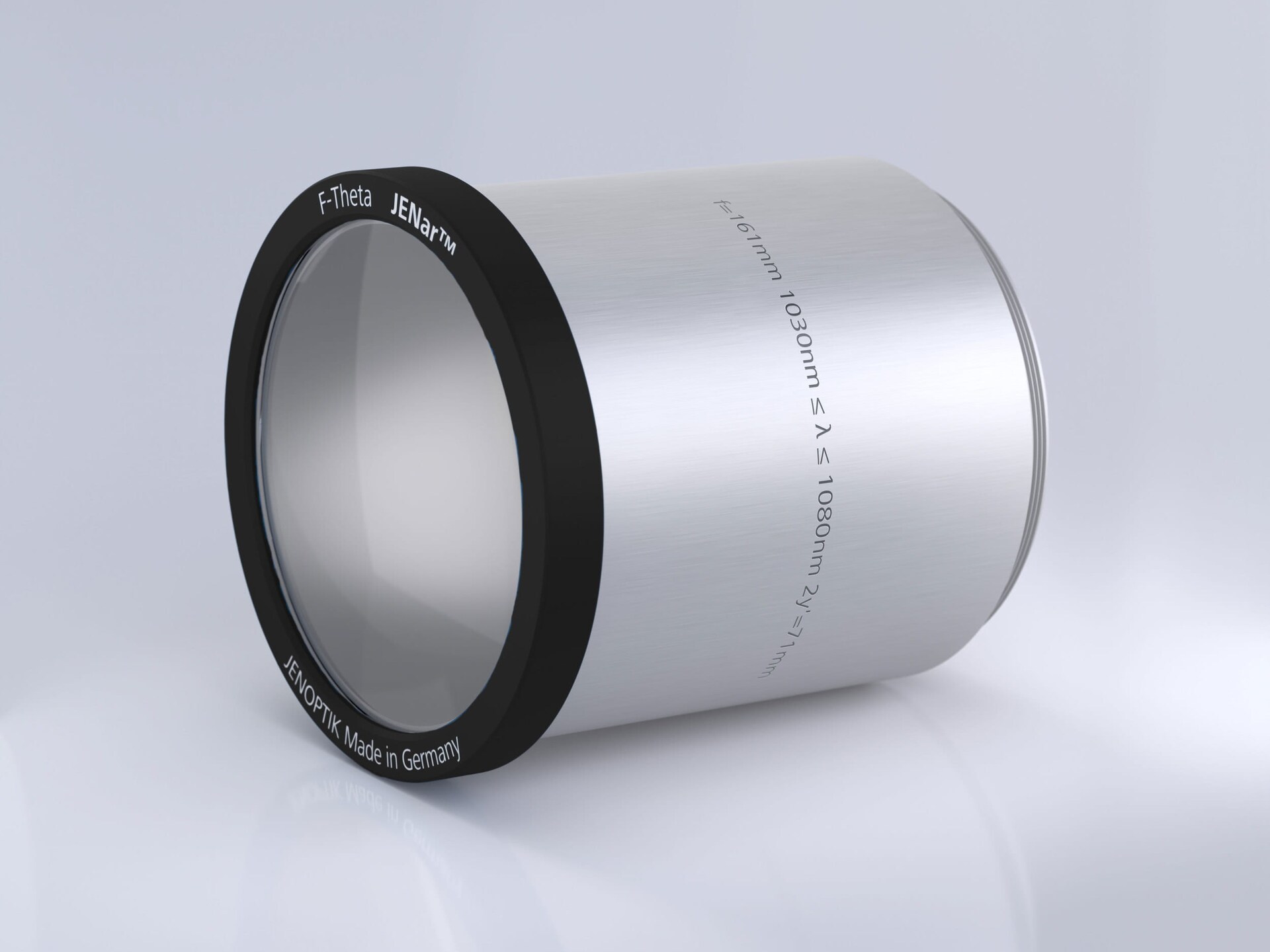

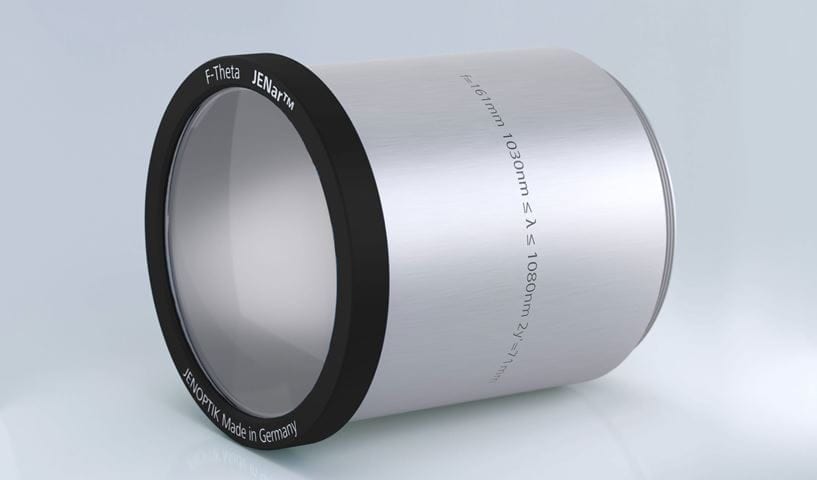

Fθ JENar APTAline IR レンズ

新しい JENar® APTAline® シリーズでは、お客様のニーズに最適に合わせたレンズを提供しています。これは、 APTAline® シリーズによって、絶えず変化する業界のニーズに対応し、用途範囲を拡大できることを意味します。

石英ガラス高出力用レンズは、信頼性、シリーズ安定性、耐久性が重要な条件の厳しい用途で、コスト面で最適化されています。波長については、1030 nm用から1080 nm用までです。APTAline® レンズは、実績のある機械設計と光学設計に基づいており、弊社の他の Fθ製品と同じ高い品質規格に準拠しています。

技術データとダウンロード
レンズ発注番号波長データシートSTEPデータZemax データ後方反射
JENar®APTAline® 160-1030...1080-110-AL 6896201030...1080 nmDB 689620STP 689620ZIP 689620PDF 689620
JENar®APTAline® 255-1030...1080-160-AL6896221030...1080 nmDB 689622STP 689622ZIP 689622PDF 689622
JENar®APTAline® 161-1030...1080-71-AL6797811030...1080 nmDB 679781STP 679781ZIP 679781PDF 679781
JENar®APTAline® 340-1030...1080-255-AL6975681030...1080 nmDB 697568STP 697568ZIP 697568PDF 697568
JENar®APTAline® 675-1030...1080-707+VIS-AL
6666821030...1080 nmDB 666682STP 666682ZIP 666682PDF 666682

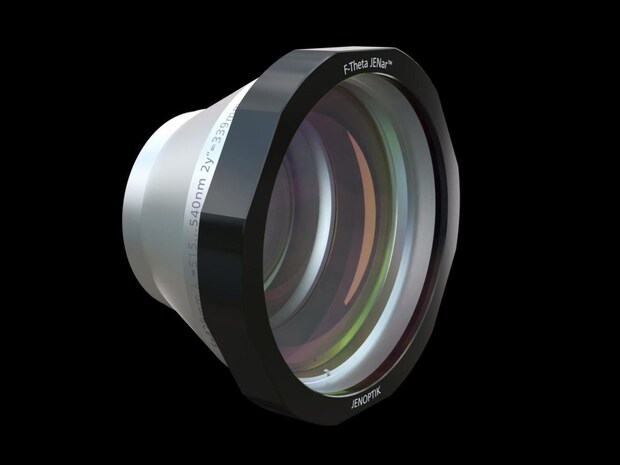

Low-power objective lenses F-Theta JENar®

355 nmから 1080 nm までの波長に対応する Fθ JENar® レンズ

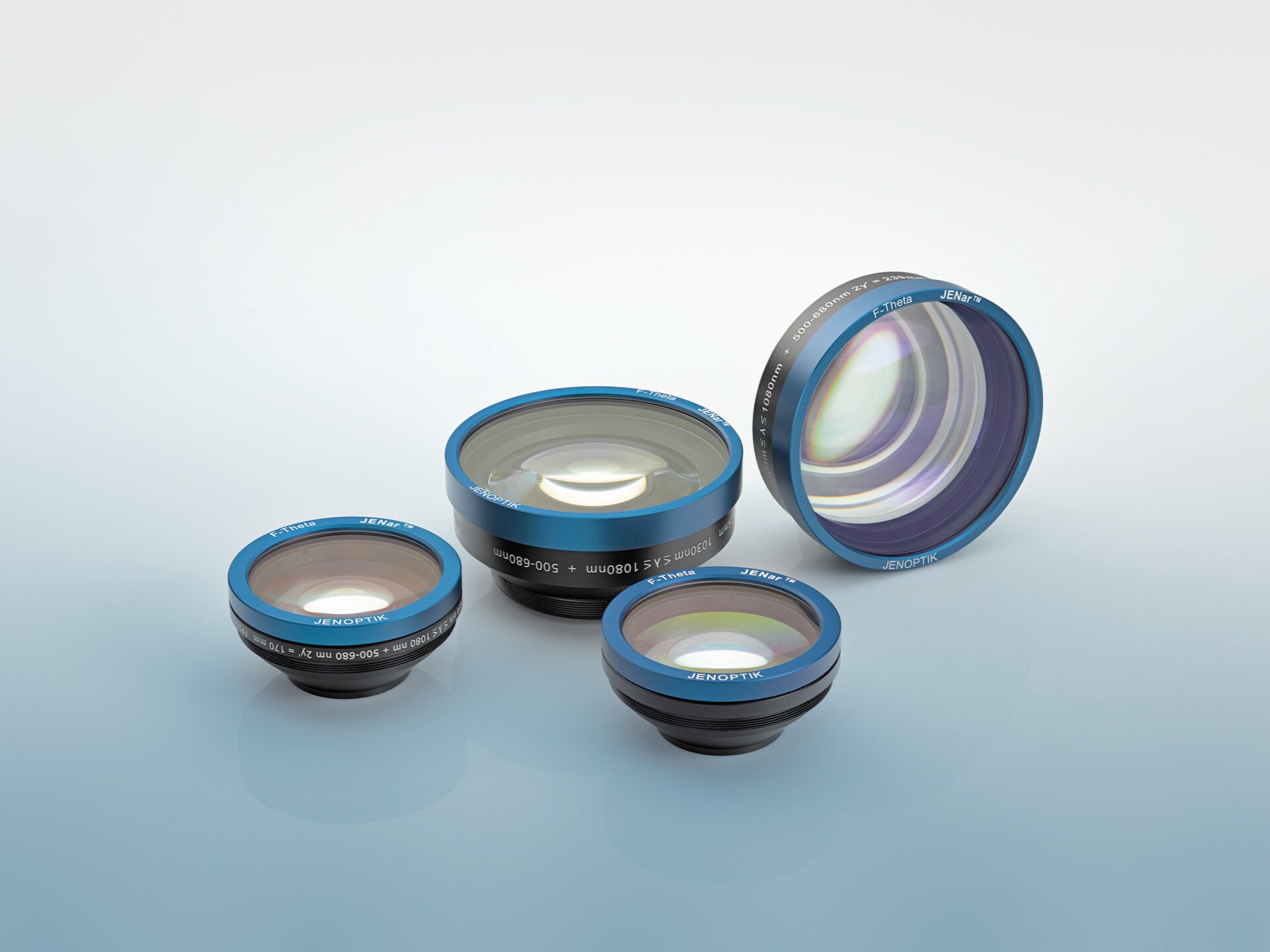

標準型のFθ レンズ

Fθ JENar® レンズは、微細材料加工、特にマイクロストラクチャリングや、様々な材料のマーキングやラベリングに適しています。

JENar® シリーズは 、UV、VIS、IR 範囲のレーザー波長に使用されますが、355 nm用から1080 nm用まであります。標準レンズは、保護ガラス付きで、非常に高い耐久性があります。

これらのレンズは、利用可能な STEP ファイルを用いて、あらゆるシステムに素早く容易に組み込めます。各レンズにアプリケーション固有の標準テストを行うことで、量産で一貫した光学特性が保証されます。標準テストによって、レンズの交換が容易になり、寿命を延ばすことができます。

技術データとダウンロード
レンズ発注番号波長データシートSTEPデータZemax データ後方反射
JENar®102-515...540-75017700-202-26515...540 nmDB*-202-26STP*-202-26ZIP*-202-26PDF*-202-26
JENar®108-515...540-75017700-203-26515...540 nmDB*-203-26STP*-203-26ZIP*-203-26PDF*-203-26
JENar®100-515...540-90017700-209-26515...540 nmDB*-209-26STP*-209-26ZIP*-209-26PDF*-209-26
JENar®170-515...540-160017700-206-26515...540 nmDB*-206-26STP*-206-26ZIP*-206-26PDF*-206-26
JENar® 255-515...540-233017700-205-26515...540 nmDB*-205-26STP*-205-26ZIP*-205-26PDF*-205-26
JENar® 330-515...540-347017700-208-26515...540 nmDB*-208-26STP*-208-26ZIP*-208-26PDF*-208-26
JENar® 420-515...540-420017700-207-26515...540 nmDB*-207-26STP*-207-26ZIP*-207-26PDF*-207-26
JENar®100-1030...1080-93017700-024-261030...1080 nmDB*-024-26STP*-024-26ZIP*-024-26PDF*-024-26
JENar®125-1030...1080-80017700-003-261030...1080 nmDB*-003-26STP*-003-26ZIP*-003-26PDF*-003-26
JENar®125-1030...1080-80 + VIS1）6019261030...1080 nmDB 601926STP 601926ZIP 601926PDF 601926
JENar®160-1030...1080-170
017700-019-261030...1080 nmDB*-019-26STP*-019-26ZIP*-019-26PDF*-019-26
JENar®160-1030...1080-170 + VIS1）6019141030...1080 nmDB 601914STP 601914ZIP 601914PDF 601914
JENar®170-1030...1080-170017700-018-261030...1080 nmDB*-018-26STP*-018-26ZIP*-018-26PDF*-018-26
JENar®255-1030...1080-239017700-017-261030...1080 nmDB*-017-26STP*-017-26ZIP*-017-26PDF*-017-26
JENar® 255-1030...1080-239 + VIS1）6019481030...1080 nmDB 601948STP 601948ZIP 601948PDF 601948
JENar®350-1030...1080-452
017700-009-261030...1080 nmDB*-009-26STP*-009-26ZIP*-009-26
PDF*-009-26
JENar®347-1030...1080-354
017700-022-261030...1080 nm
DB*-022-26STP*-022-26ZIP*-022-26
PDF*-022-26
JENar®347-1030...1080-355
6096611030...1080 nmDB* 609661STP* 609661ZIP* 609661PDF 609661
JENar®420-1030...1080-420
017700-021-261030...1080 nmDB*-021-26STP*-021-26ZIP*-021-26PDF*-021-26
