Jenoptik の光軸測定技術用光学系 SPC 測定ステーション

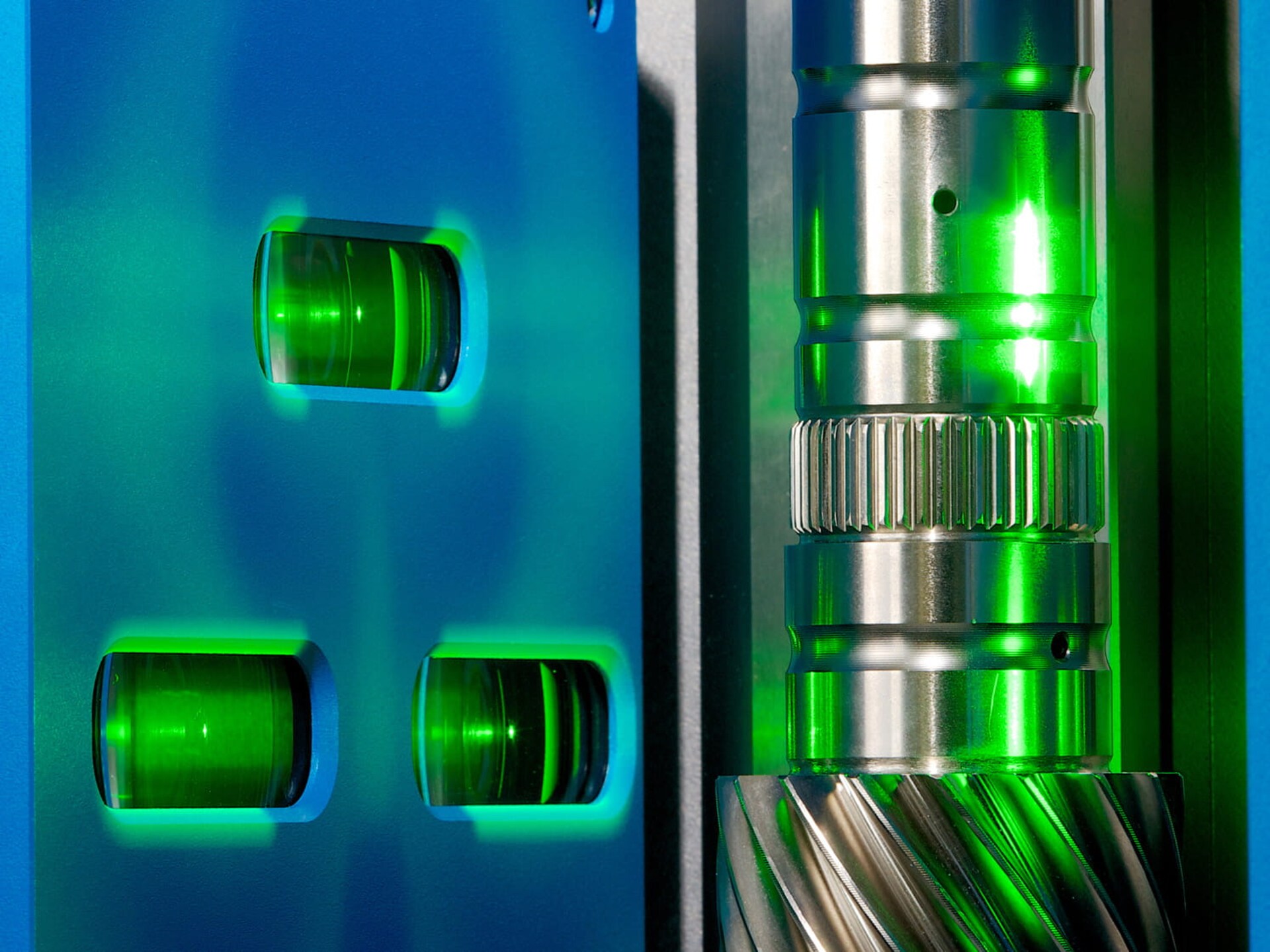

当社の SPC 測定ステーションは品質管理に理想的で、シャフト形状のワークの光学的、非接触測定をはるかに容易にします。

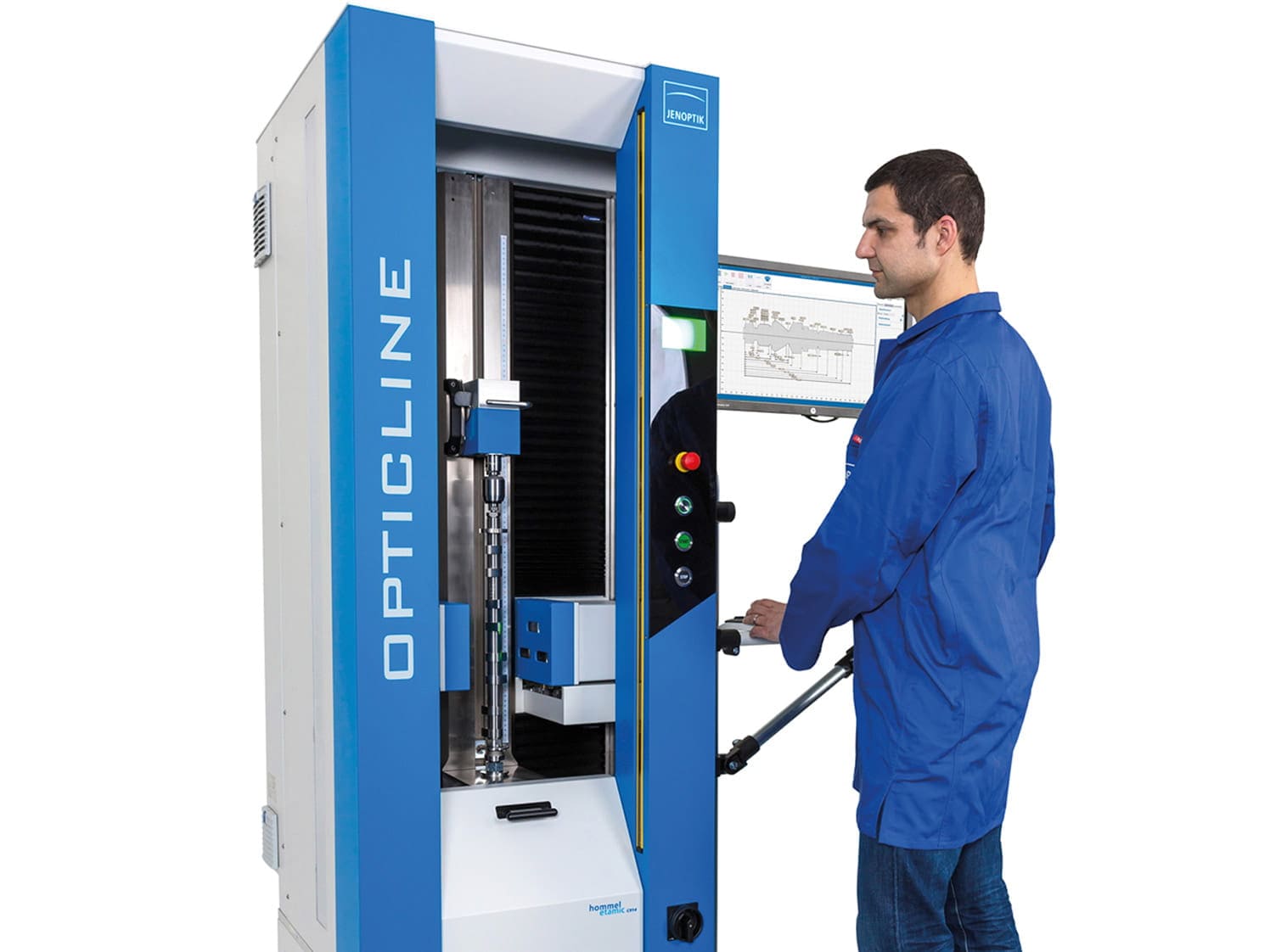

Opticline SPC measuring station
Jenoptik の Opticline 製品シリーズの測定ステーションは、光学シャフト測定の要求に完璧に対応します。 システムは、生産工程の中でも、または測定室でも使用することができます。 産業環境の過酷な生産現場でも問題なく機能します。
SPC 測定ステーションには、統計的プロセス制御（SPC）のためのさまざまなインターフェイスが取り付けられています。 これらは 製造プロセスの極めて効率的なモニタリングを可能にし 、必要に応じて迅速な介入を可能にします。 これにより、一貫して高い品質のワークを製造することが可能になります 。 測定システムは操作が簡単で、オペレーターに依存しない測定結果が得られ、必要に応じて分析機能で簡単に理解できる測定結果が得られます。
SPC 測定ステーションには、統計的プロセス制御（SPC）のためのさまざまなインターフェイスが取り付けられています。 これらは 製造プロセスの極めて効率的なモニタリングを可能にし 、必要に応じて迅速な介入を可能にします。 これにより、一貫して高い品質のワークを製造することが可能になります 。 測定システムは操作が簡単で、オペレーターに依存しない測定結果が得られ、必要に応じて分析機能で簡単に理解できる測定結果が得られます。
Opticline C シリーズ新世代
市場でのさらなる成功
新しいオプティカルライン。 メリットを測る
成功にはイノベーション、経験、品質が必要です
。当社のオプティクスラインシステムは、品質保証のための多数のインテリジェントな自己監視機能を提供します。 さらに、このシステムはトレーサビリティと品質パラメータの文書化の面で新しい基準を確立します
。これにより、生産プロセスに最高レベルの品質が保証され、長期的な経済的成功を確実に達成できます。

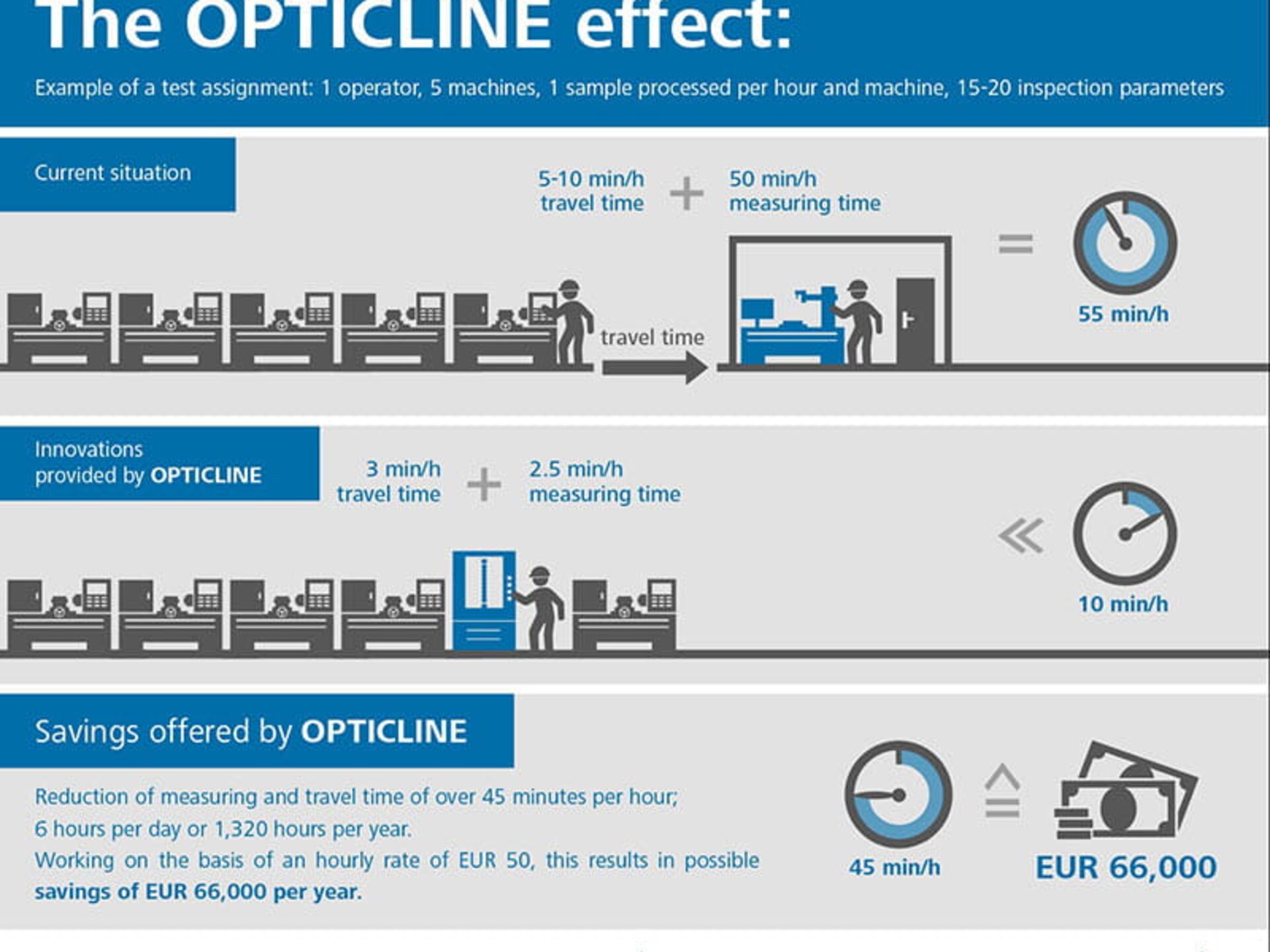

オプティカルライン効果 - 極めて近い距離で測定可能
生産にどの程度近いか
品質保証は製造プロセスで直接開始します。 そのため、当社の Opticline システムはさらに堅牢で、さらに弾力性が高く、より精密で、お客様の生産環境の中央に配置できます。 それが、私たちの産業計測の代名詞です。
経路をカットし、出費を最小限に抑え、やり直し作業を減らし、エラーの原因を削減します。 最大限の操作性と最長の耐用年数を信頼してください。 生産における最大限の信頼性のために。
経路をカットし、出費を最小限に抑え、やり直し作業を減らし、エラーの原因を削減します。 最大限の操作性と最長の耐用年数を信頼してください。 生産における最大限の信頼性のために。

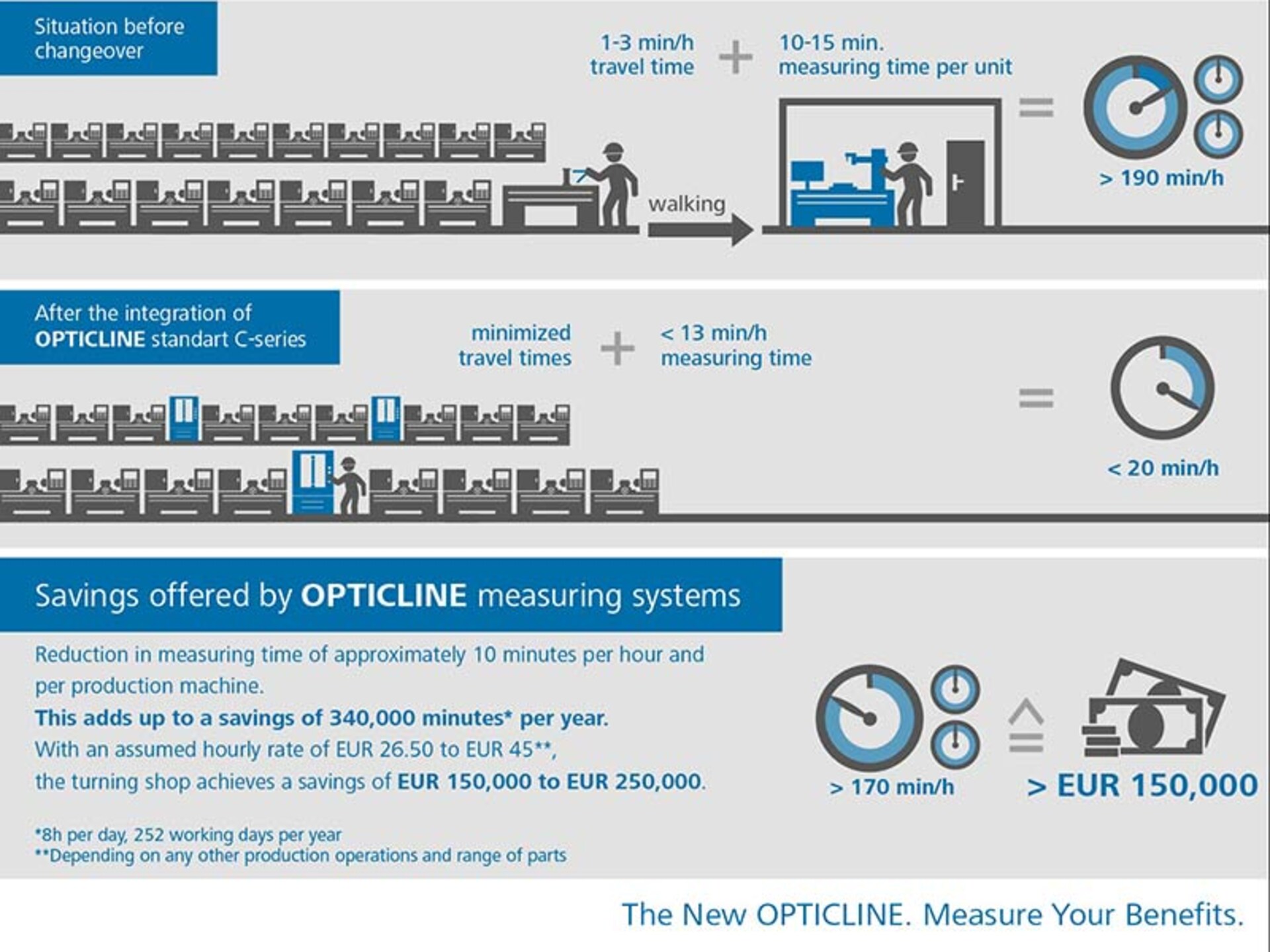

Opticline 効果 - 測定可能な速さ
測定可能なより高速なプロセス
最短の試験時間で絶対的な精度を実現 - 当社の新しい光学系システムは、測定に対する柔軟なアプローチと最大限の使いやすさを兼ね備えています。
まったく新しいレベルの品質でスピードを上げ、複雑なアプリケーションに全く新しいアプローチをもたらします。 試験計画の作成から複雑な測定の実行まで、当社の評価ソフトウェアは、すべてのタスクを完了するために必要な信頼性の高いサポートを提供します。 最高レベルの再現性と精度を備えた品質保証を実現します。
まったく新しいレベルの品質でスピードを上げ、複雑なアプリケーションに全く新しいアプローチをもたらします。 試験計画の作成から複雑な測定の実行まで、当社の評価ソフトウェアは、すべてのタスクを完了するために必要な信頼性の高いサポートを提供します。 最高レベルの再現性と精度を備えた品質保証を実現します。
Opticline 効果 - 測定により成功

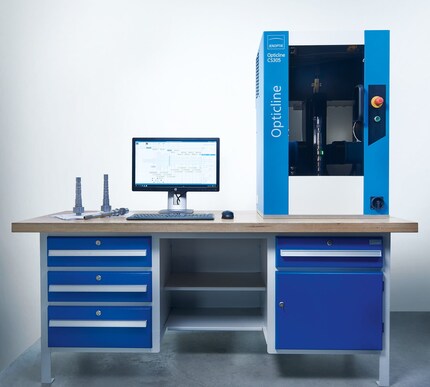

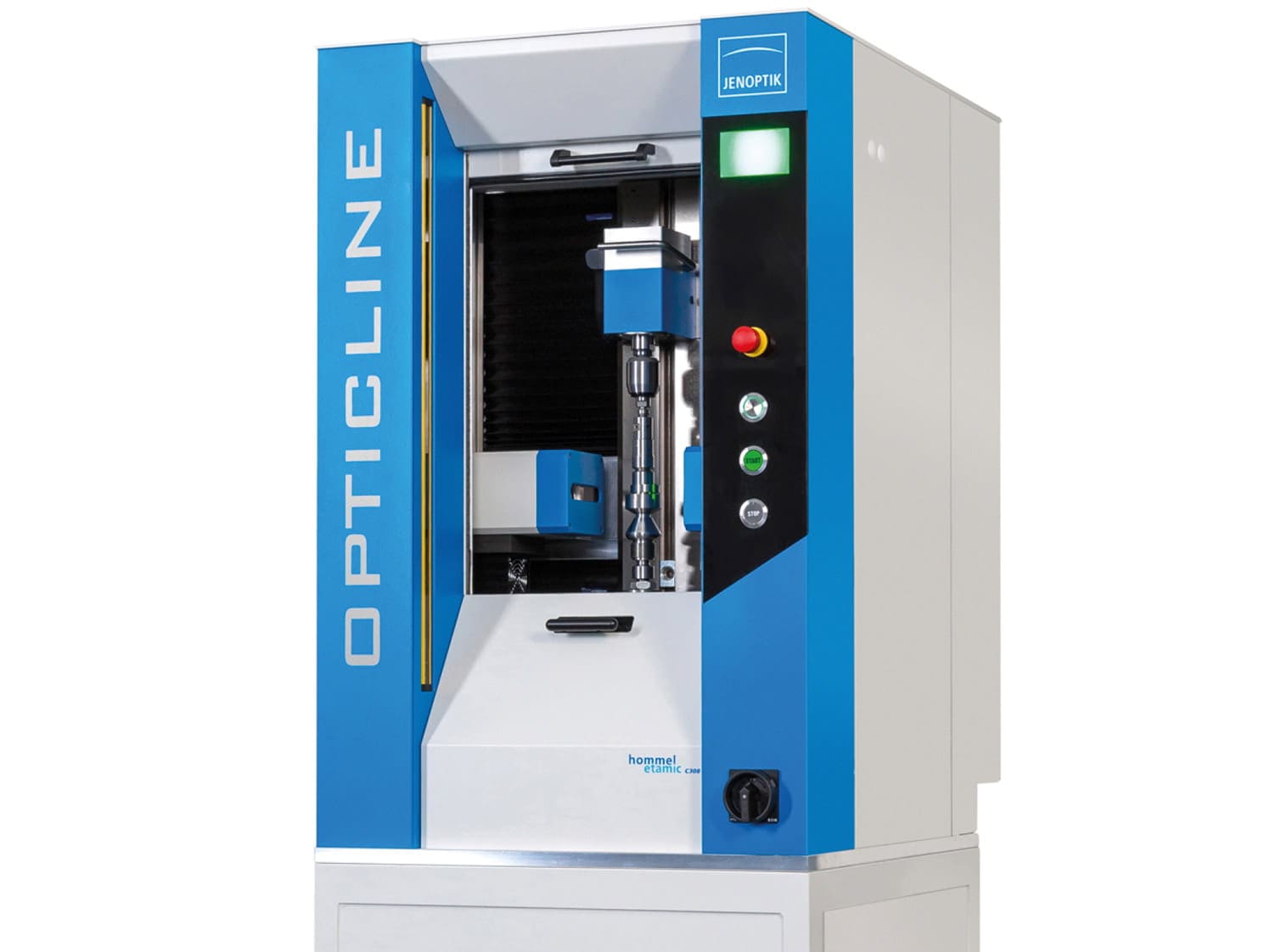

C シリーズの光学測定システム
Jenoptik の高精度測定システムは、安全で信頼できる光学シャフト測定のために使用されています。 生産 に非常に適しているため 、 最適の品質管理 が保証されます。 機械は極めて頑丈で、測定室での使用に加えて、産業環境での使用にも理想的です。 測定は 安定した結果を提供し 、 繰返し精度 も実現 します 。 これにより、製造中でも試料の試験が可能となり、 最大限の品質 が保証されます 。

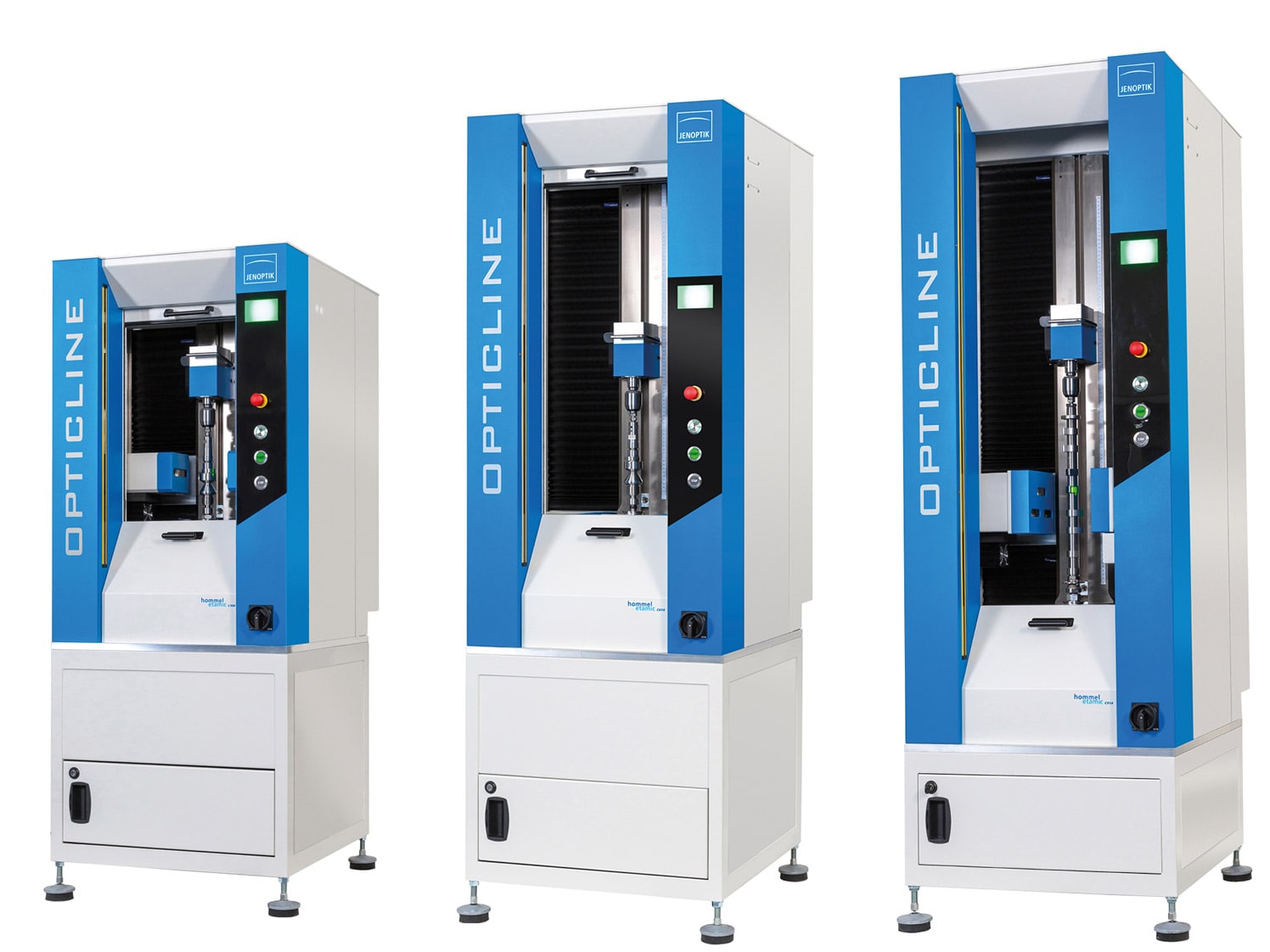

Opticline C シリーズには、さまざまなモデルがあります。 これらは、 ワークの容量の点で互いに異なります 。 お客様の要件に的確に合った測定システムをお選びいただけます。 長さ 900mm までの小型で大型のワークをマイクロメーターまで測定できます。
Opticline C シリーズには、さまざまなモデルがあります。 これらは、 ワークの容量の点で互いに異なります 。 お客様の要件に的確に合った測定システムをお選びいただけます。 長さ 900mm までの小型で大型のワークをマイクロメーターまで測定できます。
特に大型で重量のある試料に適した C10xx シリーズの光学測定システム
光学測定システムのマシン設計 Opticline WMS は、最大 120 kg のワークピースサイズを平均以上処理することを可能にします。
システムのハイライト
- 最大直径 320 mm のワークピースに対応したユニークなカスケードカメラシステムによる、全範囲にわたる最高の分解能と測定精度。
- お客様の統合要件への適合 - 水平または垂直設計。
- 非常に大型の試料でも瞬時に測定できます。
- オペレータの自己点検および完全自動使用に利用可能です。
テクニカルデータ
Opticline の光学測定システムは、生産または測定室の柔軟な SPC 測定ステーション用に設計されています。 この装置の設計は、必要なワークピースのサイズと重量に基づきます。
C シリーズの測定能力
- 最大長さ 200/300/600/900 mm
- 直径 50/100/140 mm
- 最大 20kg の部品重量
C10xx シリーズの測定能力
- 長さ 1000 mm まで
- 最大直径 140/230 mm
- 最大 40 kg の部品重量
C10xx（特定要件用）

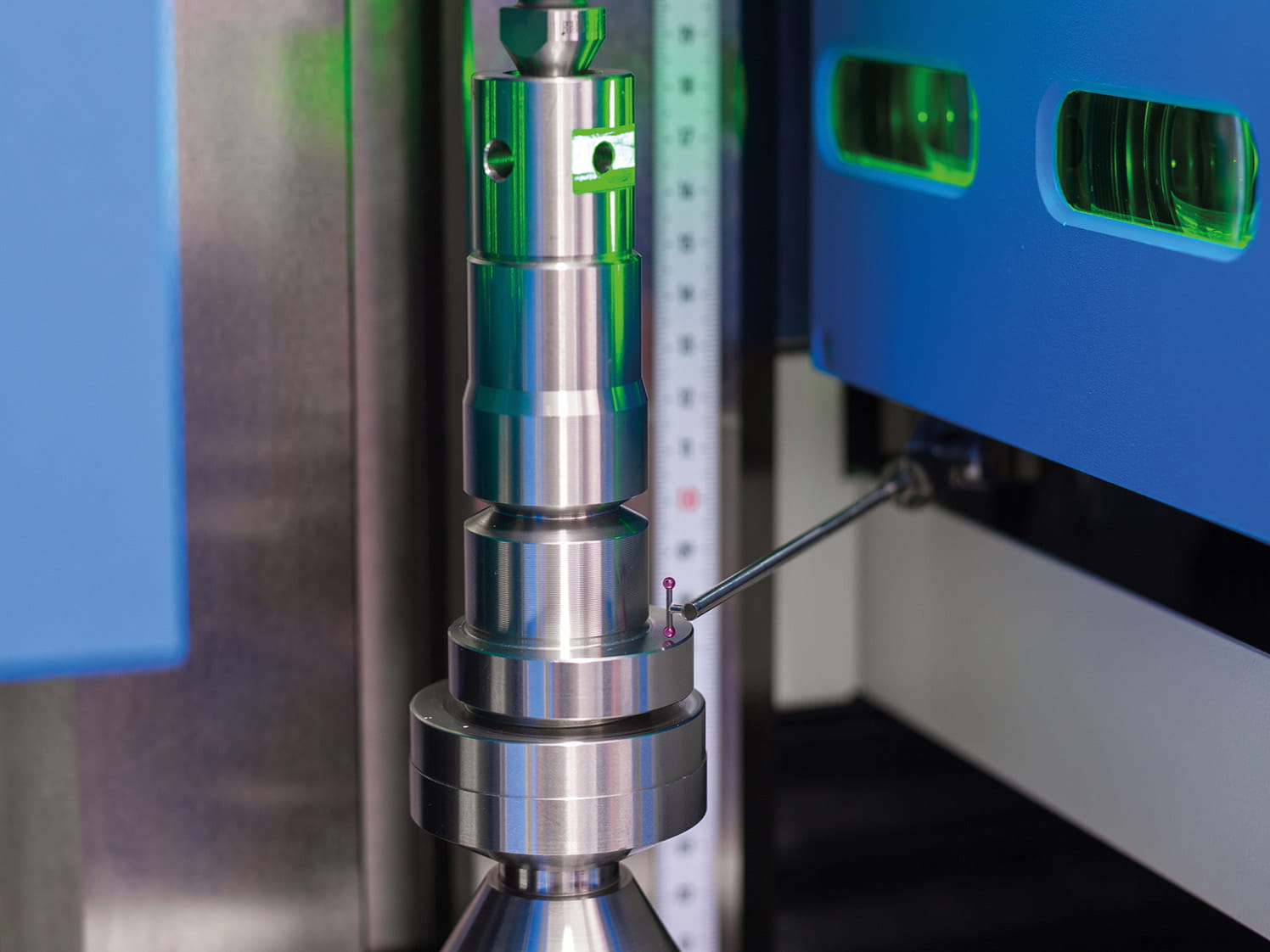

- 光学測定シーケンスにシームレスに統合できる同心軸方向の走査および長さの触覚測定用オプションプローブ
- 特別に最適化されたカメラシステム、高精度 C 軸、最大 75 kg のクランクシャフト測定用高解像度角度測定システムを備えた測定システム C1023-75AE
供給範囲:
- 測定機
- 測定および評価コンピュータ
- Windows 向け測定および評価ソフトウェア
- 標準クランプ装置とアクセサリ
- 機械関連文書
- 取扱説明書およびソフトウェア文書
ダウンロード
Download
特長
- 高精度で多用途： オペレーターが測定結果に影響を与えることなく、さまざまな測定タスクを数秒で完了、高解像度、高精度に測定します。
- 効率的： オペレータチェックを機械で行い、製造中のワーク ピースを監視し、迅速に対応します。

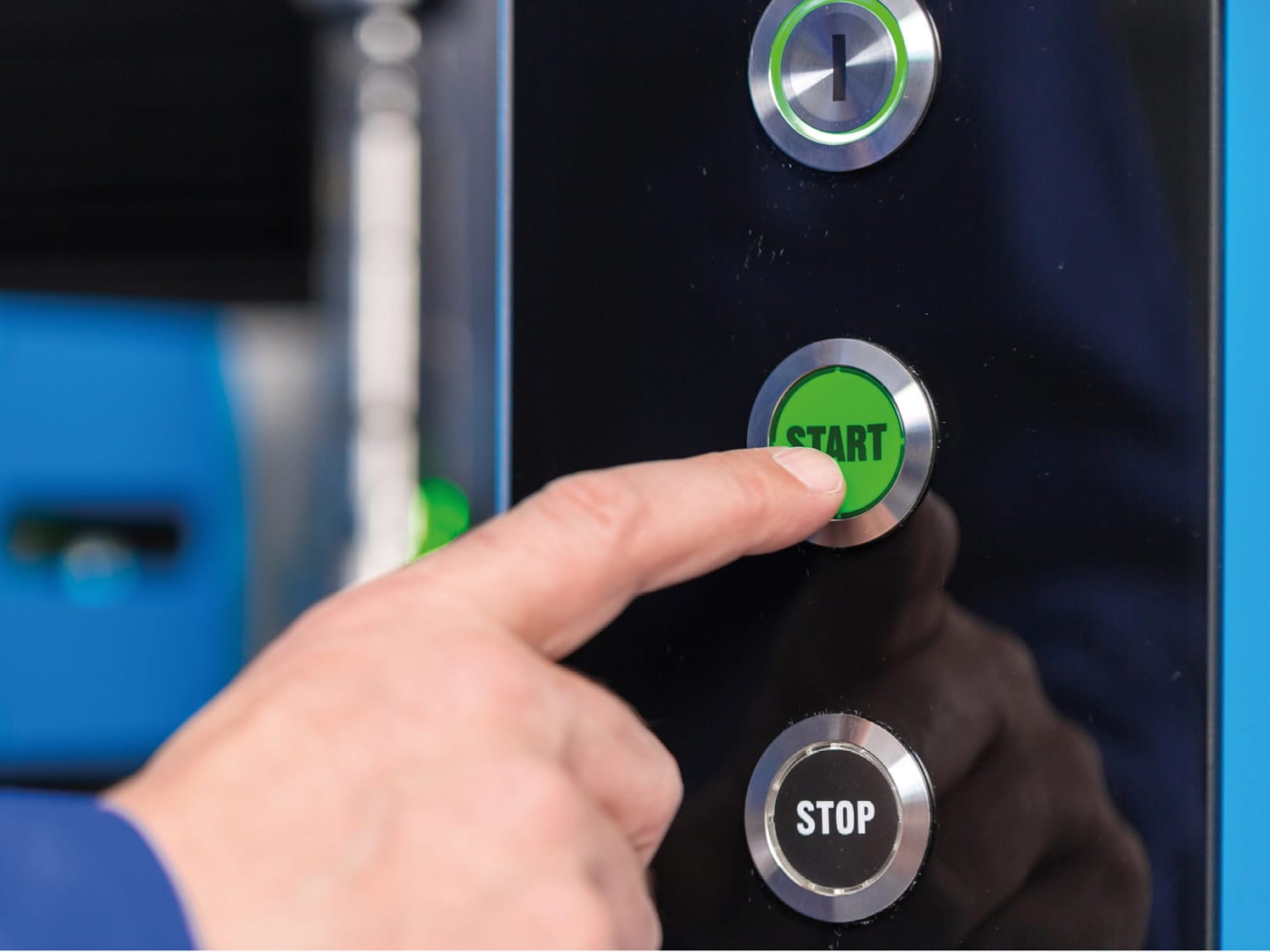

- 実用的： 直感的な検査プランの作成と操作、明確で透明性の高い結果表示、最小限のトレーニング。
- 柔軟性: 幅広いワークピースに対応し、セットアップ時間を最小限に抑え、柔軟な生産で効果を発揮します。
- 信頼性が高く、製造に適している： 測定システムのインテリジェントで自動化されたモニタリング、堅牢な構造、温度補正、日常的な使用のための設定マスターは不要です。
用途
- 自動車産業: ターボチャージャー、エンジンバルブ、ピストン、カムシャフトとクランクシャフト、ギアシャフトおよびドライブシャフトの測定。
- 旋盤･研削部品加工: シャフト形状や軸方向にほぼ対称のワークピースの測定｡
- 医療分野での技術: インプラント、骨ネジおよび回転器具の測定｡
